Bis zu 45 % leichter für Dynamik, Präzision und Effizienz.
X22 Motorspindel – kompakte, leichte Hochfrequenz-Frässpindel (HF-/CNC-Frässpindel), made in Germany
Die kompakteste und leichteste Frässpindel ihrer Leistungsklasse.
Besonderheiten der Spindel

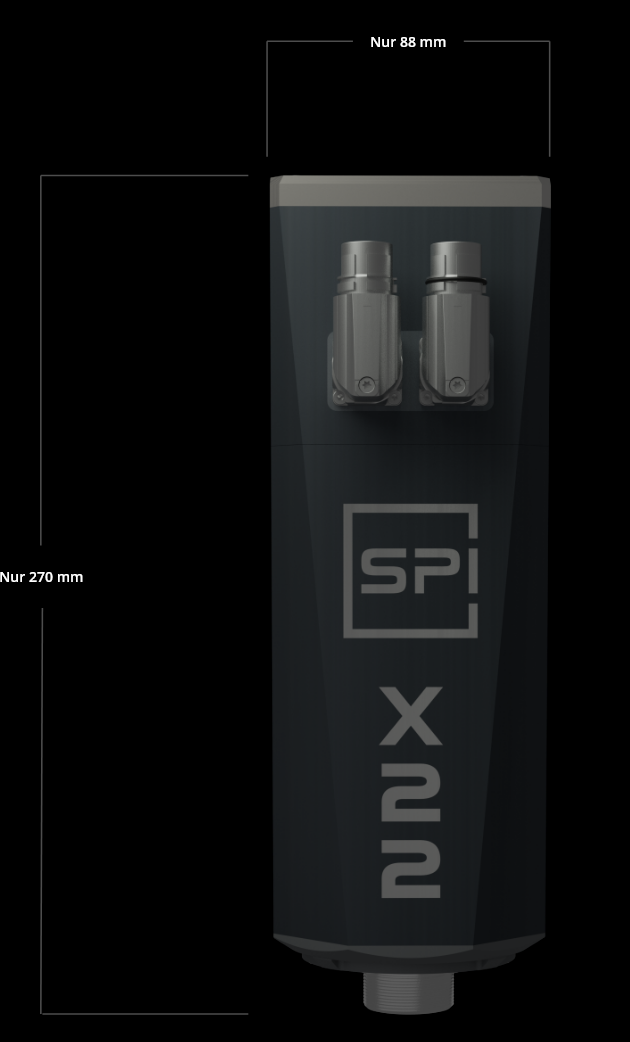

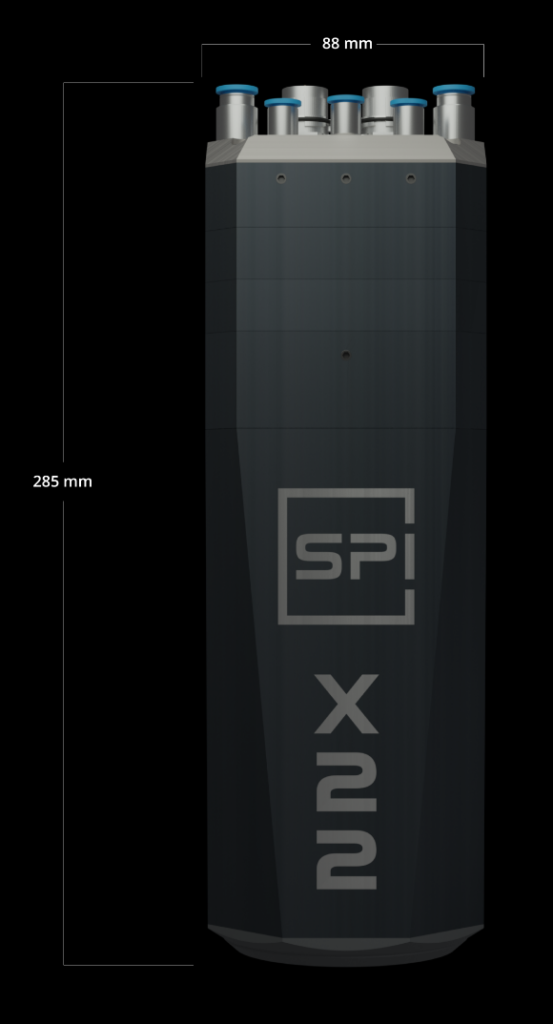

Kompakte Bauform für maximale Bewegungsfreiheit.
Innovative 5-stufige Labyrinthdichtung Dadurch Einsparung der Sperrluft.

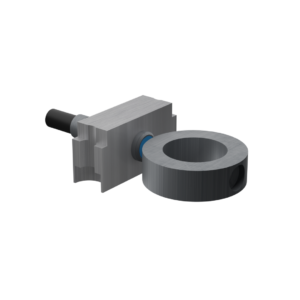

Individuell konfigurierbar Von der Schnittstelle über Kühlung hin zur Sensorik.
Design
Ein Gehäuse.
Die Basis jeder X22 Spindel.
Das X22 Spindelgehäuse bildet die Grundlage jeder X22 Spindelkonfiguration und vereint Präzision, Stabilität und ein unverwechselbares Design. Gefertigt aus massivem Aluminium sorgt es für hohe Steifigkeit und optimale Wärmeableitung. Die charakteristischen Designschrägen machen jede Spindel sofort erkennbar und prägen die klare, technische Formsprache von SPINOGY. Vom Rohmaterial über präzise Bearbeitung bis zur Eloxierung und Lasergravur entsteht so ein Gehäuse, das Qualität und Design verbindet.

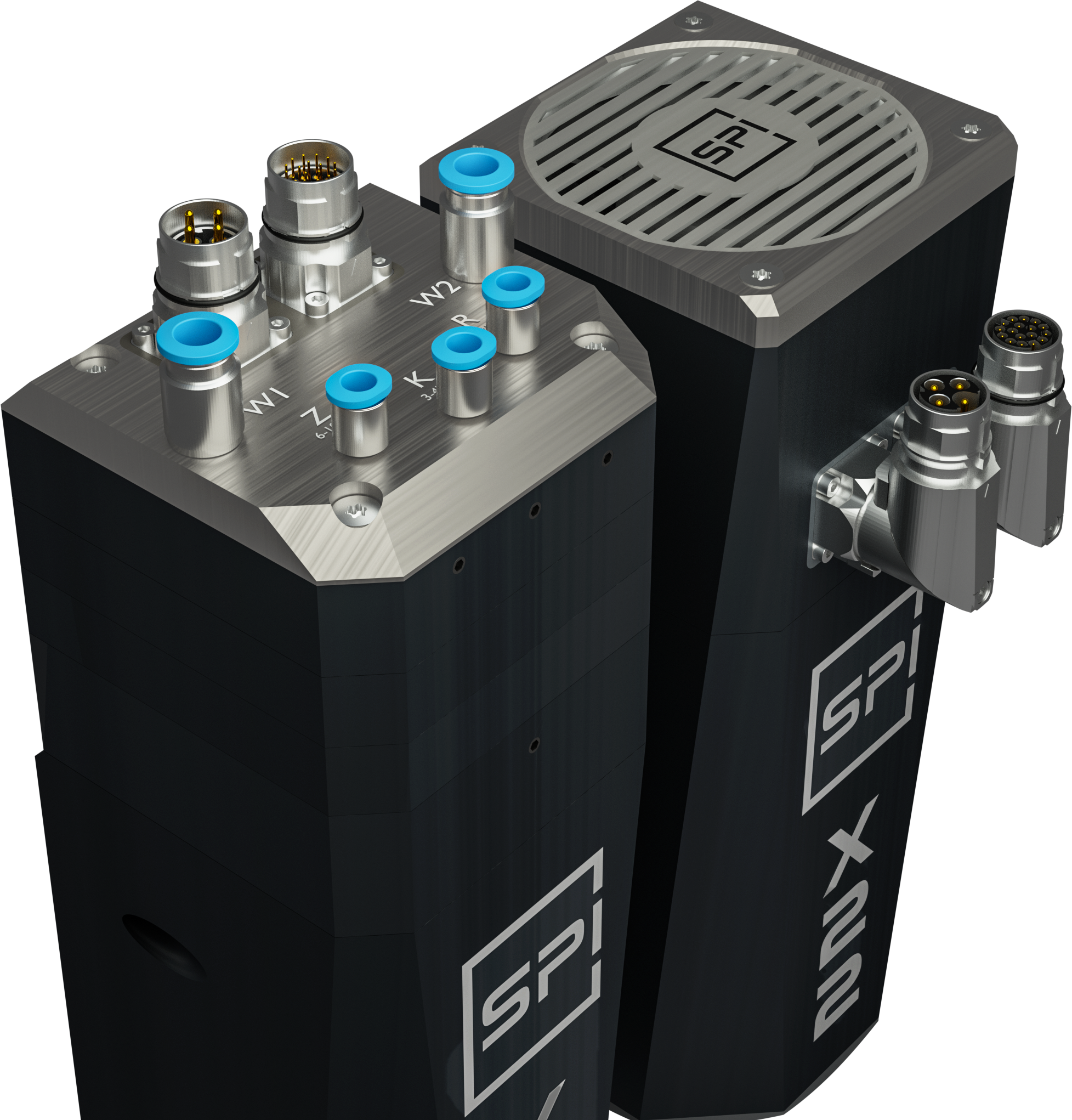

Kühlung
Optimierte Kühlung
für maximale Performance
Das passende Lüftergitter
Für die luftgekühlten X22 kann zwischen zwei Lüftergittern gewählt werden. Standardmäßig wird das Performance-Gitter verbaut. Ab einer konfigurierten Drehzahl von 40.000 U/min und/oder einer Leistung ab 3,0 kW kommt automatisch ein stärkerer Lüfter zusammen mit dem High-Performance-Gitter zum Einsatz – auf Wunsch lässt sich das High-Performance-Gitter aber auch frei wählen oder nachrüsten.
Standard
Performance-Lüftergitter
Das serienmäßig verbaute Performance-Lüftergitter gewährleistet eine effiziente Luftführung und eine zuverlässige Wärmeabfuhr im Standard-Drehzahlbereich. Die optimierte Kühlung sorgt für stabile Betriebstemperaturen und unterstützt eine hohe Prozesssicherheit sowie eine lange Lebensdauer der Motorspindel.
Optional
High-Performance-Lüftergitter
Das High-Performance-Lüftergitter verfügt über eine vergrößerte Luftdurchsatzfläche und wird mit einem leistungsstärkeren Lüfter kombiniert. Ab 40.000 U/min beziehungsweise ab einer Motorleistung von 3,0 kW ist diese Ausführung serienmäßig vorgesehen, kann jedoch für jede Spindelvariante frei gewählt werden. Der erhöhte Luftvolumenstrom reduziert die Temperatur von Lagerung und Motor deutlich, steigert die thermische Leistungsreserve und sorgt gleichzeitig für einen leiseren und effizienteren Betrieb – ideal für hohe Dauerlasten und anspruchsvolle Hochgeschwindigkeitsanwendungen.
Schematischer Vergleich der beiden Gitter. Bei der Messung wurden lediglich die beiden Lüftergitter miteinander verglichen. Mit dem zusätzlich verbauten stärkeren Lüfter lassen sich die Temperaturen nochmal weiter senken.
Motor
Kompakt gebaut.
Maximales Drehmoment.
Die X22 ist mit einem leistungsstarken Hochfrequenzmotor ausgestattet, bei dem eine präzise abgestimmte Kombination aus Statorwicklung und Rotor für maximale Drehmoment sorgt. Dank moderner Motorauswahl bietet die X22 eine außergewöhnliche Flexibilität für unterschiedlichste Anwendungen. So kann die Spindel gezielt auf den jeweiligen Prozess optimiert werden – von hohen Drehmomenten im unteren Drehzahlbereich für kraftintensive Bearbeitungen wie Bohren oder Gewindeschneiden bis hin zu dynamischen Hochleistungsanwendungen für präzises Fräsen.

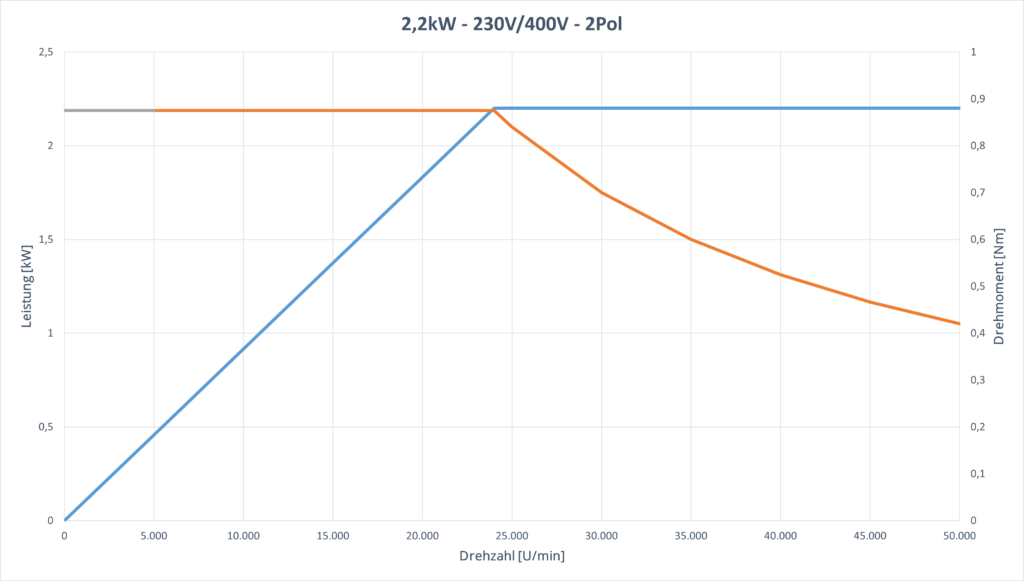

Bis zu
4,0 kW
Maximale Leistung (S1)
Wahl zwischen
230 V | 400 V
Spannungsvarianten
Wahl zwischen
2-Pol | 4-Pol
Motorausführung
3D-Ansicht
Deine X22 in 3D
Werkzeugschnittstelle und Kühlart wählen – und die Spindel mit Maus oder Finger frei drehen.
Modell folgt
Werkzeugschnittstelle
Kühlart
HSK-C32 · Flüssigkeitskühlung
Bald mehr
Mehr zur X22
Erfahre demnächst noch mehr über weitere Features und technische Details der X22.
